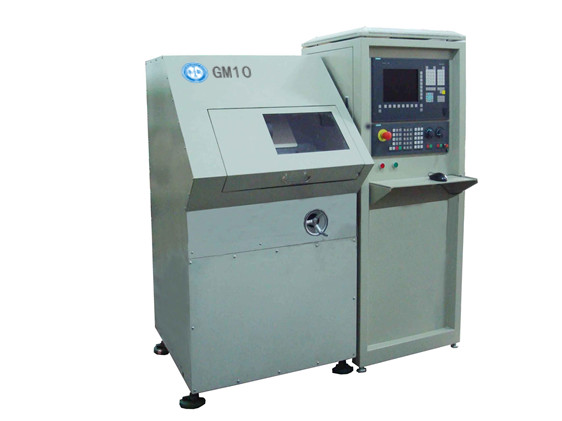

CNC Offline slijpwiel-dressing machine GM10

Productomschrijving

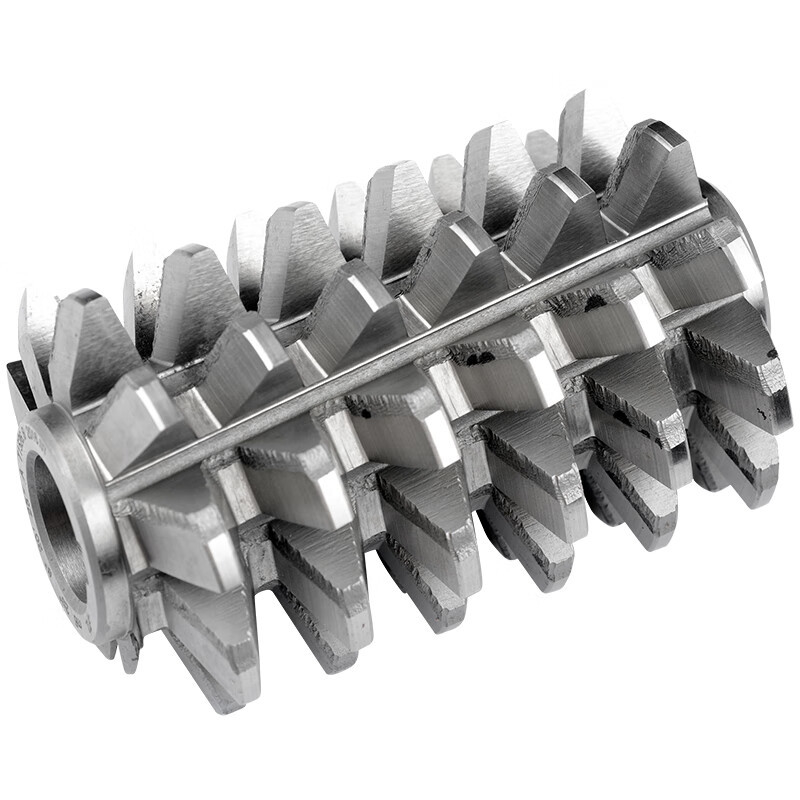

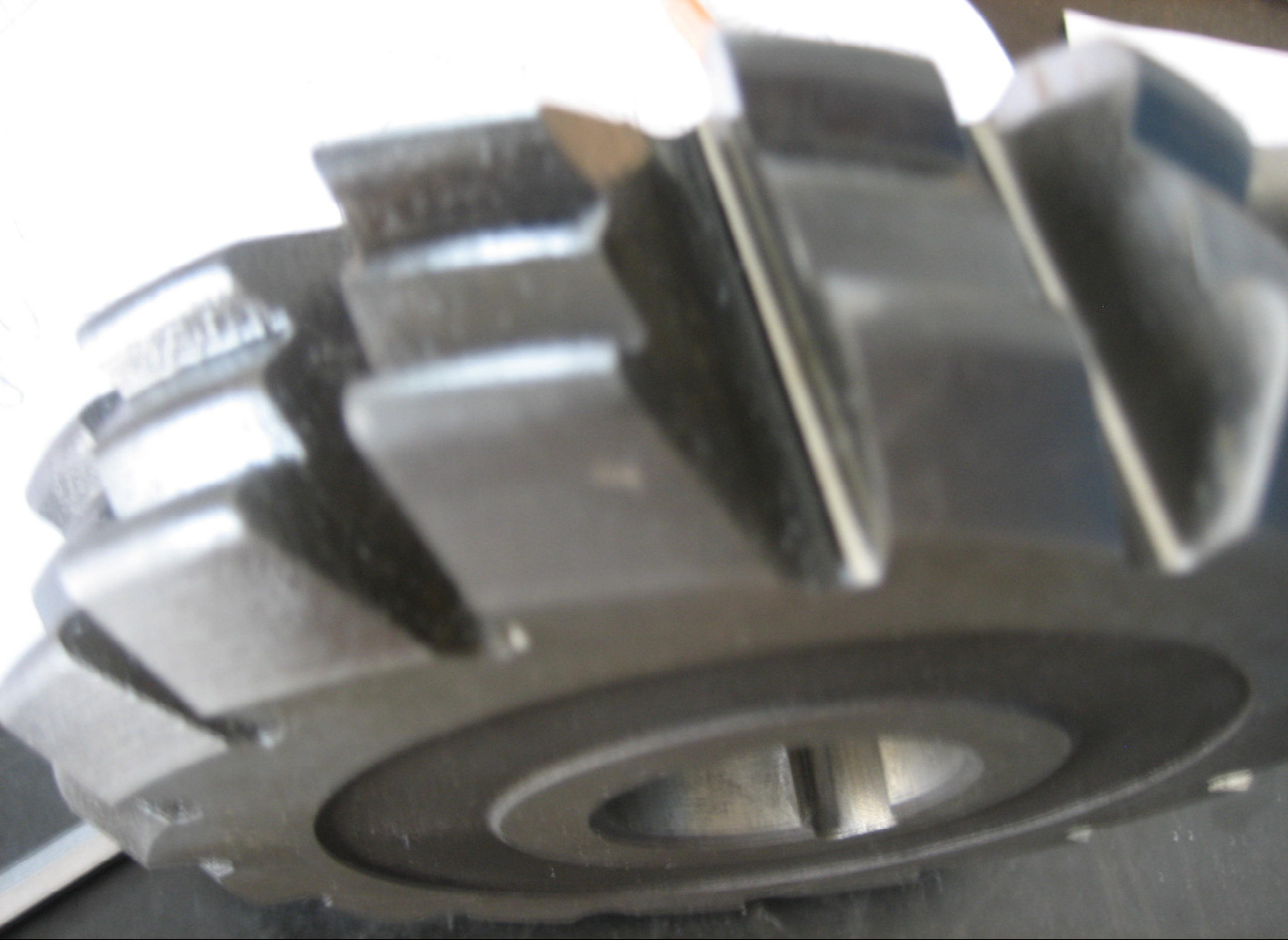

Gebruikt voor het slijpen van complexe gereedschappen, zoals tandwielplaten (ZA, ZI, ZK, ZN1, ZN2, ZN3), wormplaten, rechthoekige splineplaten, driehoekige splineplaten, speciaal gevormde freesmachines, enz.

Equipment kenmerken:
De apparatuur is voorzien van een Siemens CNC-systeem, tweeassige koppeling, gesloten schakelbesturing, een hoge-precisie elektrische spindel, een geïmporteerde servomotor, een RENISHAW-hoge-precisie roosterregelaar,met een hoog-precisie lineaire gids, hoge precisie kogelschroef, graniet machine basis.

Software voor het berekenen van het snijwielonderdeel:
Het CNC-systeem is ingebed met een berekeningssoftware voor het snijwielonderdeel, die automatisch het snijwielonderdeel kan berekenen en een CNC-code kan genereren;de interface is gebruiksvriendelijk en gemakkelijk te schakelen van de CNC-verwerkingsinterfaceHet operatieproces is eenvoudig.

Softwarefuncties:
1. Het slijpwieltype dat kan worden getrimd is een schijfslijpwiel.
2. Het kan het slijpwiel trimmen voor versnellingsbord trimmen voor het scheren, voor het slijpen, vol filet van de tandtop, chamfer van de tandtop, en rand trimmen van de tandbodem.
3Het kan de slijpwielen voor lineaire wormversnellingsplatten met ZA-, ZI- en ZN-vormen kleden.
4Het kan de slijpwielen voor niet-lineaire wormversnellingsplatten (ZK-vormen, tandwielen, splines) kleden.
5Het kan de slijpwielen voor complexe gebogen oppervlak freesmachines kleden.
6Het kan de slijpwielen bekleden met bekende doorsneden.
